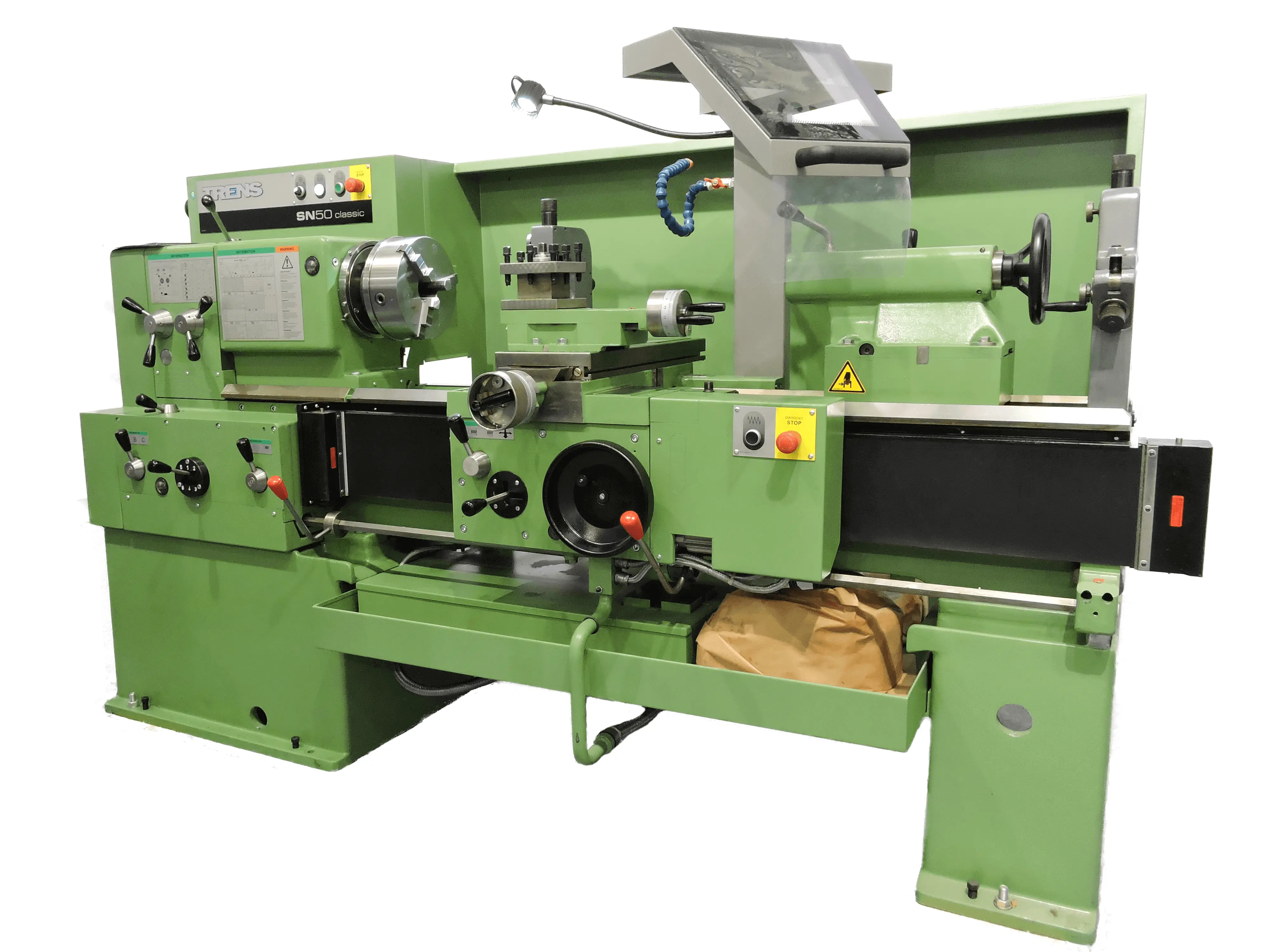

TRENS SN 50C Üniversal Torna

23.000,00 $25.000,00 $ (-8%)

Tos Torna Kullanım Kılavuzu
Kategori: Etiketler: ,

Açıklama

Parça veya seri üretime uygun dizayn edilmiş olan üstün performans makineleri aynı zamanda tamir ve bakım işleri için kullanılabilir.Hassas ve güvenilir TRENS tornaları geniş model çeşidi ve aksesuar çeşidi sunmaktadır.

AVANTAJLARI:

  • Kolay bakım
  • Uzun ömür
  • Düşük çalıştırma maliyeti
  • Basit ve ergonomik kullanım
  • Yüksek tornalama hassasiyeti
  • Tüm dişli aralıklarını işleyebilme imkanı
  • Geniş opsiyonel aksesuar seçeneği – dijital okuyucu, hızlı takım değişim kalemliği, sabit ve geniş yatak, mikrometrik stop, konik tornalama aparatı, aynalar

TEKNİK ÖZELLİKLER

Banko Üzeri Çevirme Çapı  : 500 mm
Puntalar Arası Mesafe  : 1000, 1500, 2000 mm
Support Üzerinde Çevirme Çapı  : 270 mm
Ara Parça Çıkınça Çevirme Çapı  : 700 mm
Düz Ayna Önünde Köprü Genişliği  : 230 mm
Gövde Genişliği  : 340 mm
Puntalar Arasında Max. Parça Ağırlığı  : 300 kg
En Büyük Takım Şaftının Kesiti  : 32 x 20 mm
Fener Mili Devir Sayısı  : 12 Kademe 2 Seri
Fener Mili Devri  : 22-2000 dev/dak.
Fener Mili Delik Çapı  : Ø 50 mm
Fener Mili Koniği  : 6 Mors
Fener Mili Kısa Kafa Kon. Dın. 55022  : 6 No.
Fener Mili Maks. Moment (45 1/dak. da)  : 1000 Nm
Karşı Punta Pinolü Çapı  : 70 mm
Karşı Punta Koniği  : 5 Mors
Karşı Punta Pinolü Hareket Miktarı  : 180 mm
Karşı Puntanın Eksenel Ayarı  : ±10 mm
Enine Suport Hareket Miktarı  : 300 mm
Çapraz Suport Hareket Miktarı  : 140 mm
Suport İlerlemeleri Kademe Sayısı, Boyuna ve Enine  : 38 Adet
Boyuna İlerleme Miktarı 1:1 / 8:1  : 0,05-0,8 / 0,64-6,4 mm/dev.
Enine İlerleme Miktarı 1:1 / 8:1  : 0,025-0,4 / 0,32-3,2 mm/dev.
Suport Hareketi X/Z  : 0,7/5 m/dak.
29 Çeşit Metrik Vida  : 0,5-40 mm
35 Çeşit Whitworth Vida  : 80-1 Z/1″
31 Çeşit Diametral Pitch Vida  : 72-2 DP
26 Çeşit Modül Vida  : 0,25-20 modül
Anamil Çapı x Hatvesi  : 40×6 mm
Motor Gücü (3x380V, 50Hz, 1500 1/dak)  : 5,5/7,5 kw/HP
Tezgahın Ağırlığı (Net)  : 2050 kg

KARAKTERİSTİK VE ÖNE ÇIKAN ÖZELLİKLERİ:

Tornanın gövdesi – şanzıman kutusu – ayakları gibi bölümleri titreşimi en aza indirmek amacı ile dökümden imal edilmiştir. Sertleştirilmiş kızaklar tornalama esnasında uzun ömür ve sabit hassasiyeti sağlar. Tornalama esnasında yüksek hassasiyet için el ile raspalama yapılmıştır.
Bed gap for increasing the swing and delta-shape bed – high resistance against deformation and continuous chip conveyance Spindle drive through clutches and brake – smooth movement stop Single lever for four way control of feeds with adjustable feed clutches



Özellikler

Ek bilgi

Banko Üzeri Çevirme Çapı

500 mm

Puntalar Arası Mesafe

1000, 1500, 2000 mm

Support Üzerinde Çevirme Çapı

270 mm

Ara Parça Çıkınça Çevirme Çapı

700 mm

Düz Ayna Önünde Köprü Genişliği

230 mm

Gövde Genişliği

340 mm

Puntalar Arasında Max. Parça Ağırlığı

300 kg

En Büyük Takım Şaftının Kesiti

32 x 20 mm

Fener Mili Devir Sayısı

12 Kademe 2 Seri

Fener Mili Devri

22-2000 dev/dak.

Fener Mili Delik Çapı

Ø 50 mm

Fener Mili Koniği

6 Mors

Fener Mili (45 1/dak. da)

1000 Nm

Karşı Punta Pinolü Çapı

70 mm
